[改機攻略] 本體追加輸出 . 維修

atdidi

個人瀏覽 筆記 分享 攻略
NGC HDMI
https://www.youtube.com/watch?v=5Hw_XQdugI4
N64 UltraHDMI
https://www.youtube.com/watch?v=o0IXpNHLKw0
本人並非專業玩家僅供參考   僅有心整理分享。
專業玩家也不一定會傳教與我們技巧   自行DIY也挺有趣。

atdidi

sega saturn 讀取頭 (兩大類不能相容請注意)

讀取頭僅2大類

jvc optima-6 兩側沒銅線  (相容性 網評較佳)

Sanyo 610 讀頭兩側有 銅線  (相容性 網評較差  不代表質量不好)

讀取頭細分網址
http://mcretro.net/blog/2016/11/sega-saturn-gone-wild/

更換
https://www.youtube.com/watch?v=cltqcHBYl8s

維修

初代雙燈版 通病 貼片電容易出異常 ...

我整理過一台故障初代雙燈 才不小心碰到電容就掉了 壞了初代機電容敲一敲說不一定脫焊了

機板貼電容鏽掉地方 在刮一刮重焊 那台就這樣復活了XD

atdidi

一。準備 工具
1.
(遊戲片)
三片其1


機甲先鋒 非白金版 越舊越好
MechAssault (Asian Version, Not Japan Version!) Part Number X09-24634 (Front of Disk)


縱橫諜海 1
Splinter Cell (Asian Version, Not Japan Version!) U78-00001 US012A01 (Front of Disk)

Splinter Cell NTSC
Splinter Cell PAL

James Bond 007


-----------------------------------------------------------------------------------------
2.XBOX 手把轉 USB 接頭


------------------------------------------------------------------------------------------
3.支援XBOX的隨身碟 或XBOX 記憶卡 。

隨身碟支援表
USB Compatibility List  ( 至http://www.biline.ca/xbox_flash_list.htm#bad)

P.S.  個人是用PSP 插記憶卡用USB模式。

-------------------------------------------------------------------------------------------

二 .系統韌體升級  D:1.00.5960.01
D:1.00.5960.01

遊戲中有5960韌體更新遊戲片表: http://xbmcxbox.blogspot.tw/p/dashboard-5960.html
遊戲中選 進XBOX LIVE 就會自動更新



--------------------------------------------------------------------------------------
三. 開始軟改
JCRocky5作者算最新 還有在努力更新。
https://www.youtube.com/watch?v=zdcZT3FXj5Q

一般作法。
https://www.youtube.com/watch?v=70B2s_8V0LQ&t=2710s

--------------------------------------------------------------------------------------
瑕疵通病
1.主機版本 相容性

XBOX 版本  主機型號為1.0~1.6
1.6相容性很差 某些色差 遊戲會錯亂

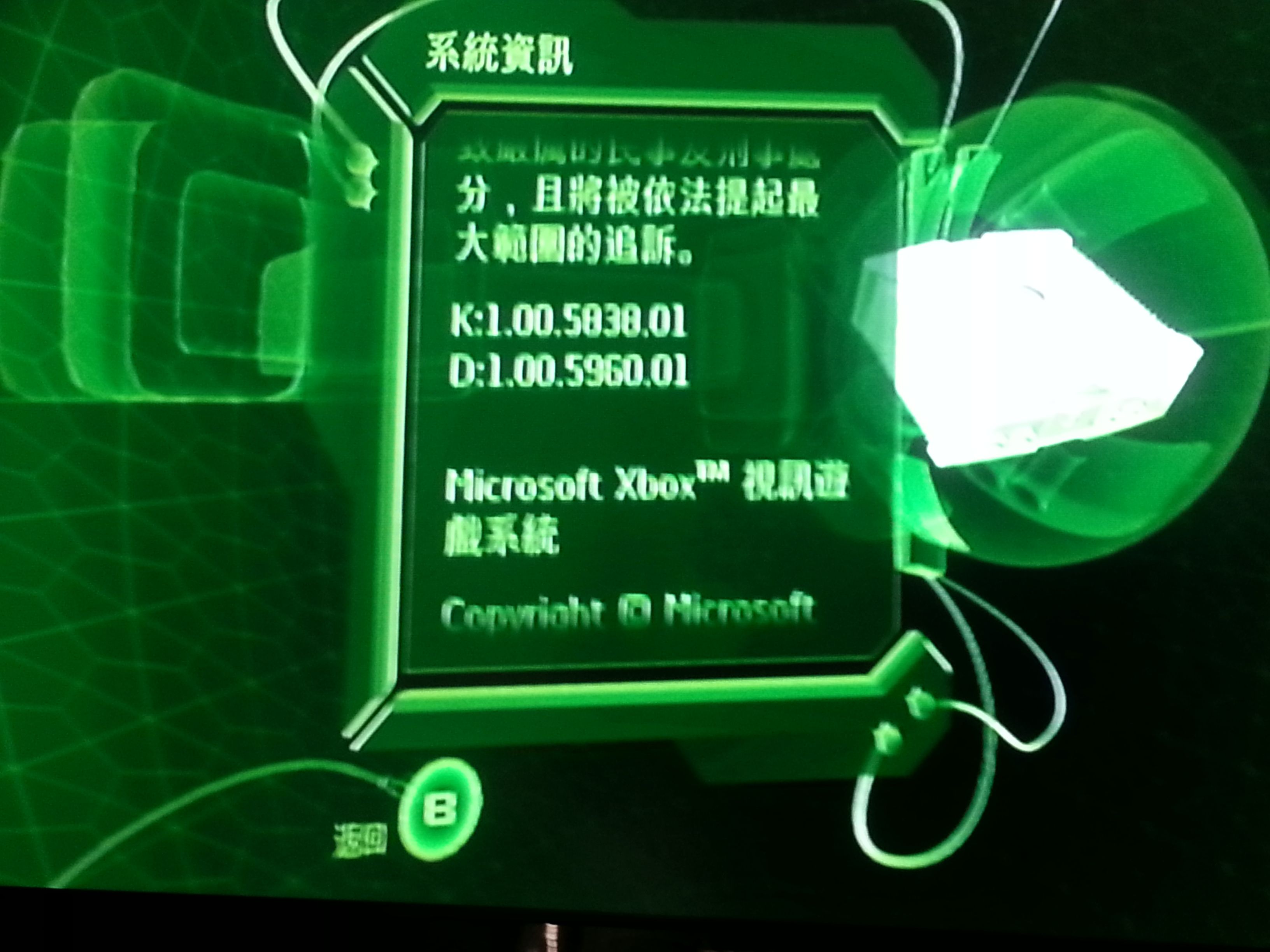

分辨 系統資訊 K:1.00.XXXX.01
[/url]
XXXX型號到下面網址查 是幾點幾版


[url=http://www.tgbus.com/htm/Xbox/yj/zj/2005127161311-2.html]http://www.tgbus.com/htm/Xbox/yj/zj/2005127161311-2.html
-------------------------------------------------------------------------------------------
2.光碟機不退片

三星光碟機通病  無法退片
原因是DVD-ROM 扣的地方 上方被下方 吸住

1.用力打下去就會退片。
2.拆機 CD扣上方貼一些防磁的東西    奸商最愛說 這個壞了 要換整組。

atdidi

一開機會 有滋滋 有時有 啪 電流聲  過一陣子就沒有   就要注意

CRT 高壓帽 是否有管線 破洞或裂開 這是非常危險 會引起火災
請勿靠近或自拆 就算關電也是有高壓電的   請維修 .....

atdidi

超級任天堂  保險絲   相關資訊


SOC1.5A 極稀有因該買不到了

這有教學
http://www.ffviman.fr/switch-snes/remplacement-fusible.html

代替品

保險絲管腳座   5*20mm

保險絲管 5*20mm 1.5A

也能用其他更簡單 1.5A帶線焊接就OK

主機不通電 怎樣測有沒有燒掉保險絲
1.安全拿 電錶量有通電嗎
2.危險 拿條線 對到保險絲兩邊焊點  能通就是壞了


怎樣會燒掉保險絲 用錯變壓器  卡帶亂插 或裸卡插反

wachen

回復 5# atdidi
我的SFC保險絲也曾經燒掉過
去光華電子廣場買這種1.5A保險絲換上就好

atdidi

XBOX 初代  時間記憶電容  1F 2.5V 法拉電容

由於這顆電容高機率會 壞腐蝕機板
時間記憶電容 僅能保持1~4小時

個人有1.1主機板 拆了沒事
            1.6主機板 無法開機

1.6主機板我選擇飛線到硬碟機架旁很多凹槽地方  爆漿也無殺傷力

法拉電容位置
http://bbs.a9vg.com/thread-5101880-1-1.html
